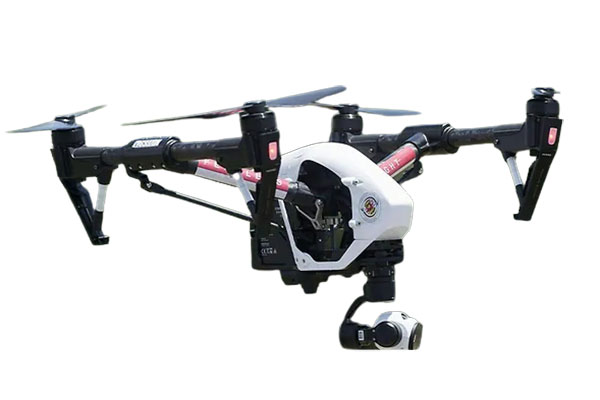

在現代無人機系統中，飛行效率、續航能力與結構可靠性是決定其市場競爭力的核心要素。隨著碳纖維增強復合材料在航空航天領域的廣泛應用，越來越多高性能無人機開始采用碳纖維作為主結構材料。威盛新材料依托先進的復合材料成型工藝與多物理場有限元仿真技術，成功將碳纖維應用于無人機機殼、機翼、起落架及機身骨架等關鍵部件，實現了“輕量化”與“高剛性”的完美平衡。

　　本文我們來聽聽威盛新材料研發工程師對于碳纖維無人機部件的設計優化過程，深入解析如何通過有限元仿真技術實現結構減重、氣動性能提升與復雜載荷下的應力精準控制，為高端無人機提供更高效、更安全的解決方案。



　　碳纖維材料賦能：結構減重30%以上

　　傳統無人機多采用鋁合金或工程塑料制造機身與機臂，雖具備一定強度，但密度較高，限制了續航與載荷能力。相比之下，碳纖維復合材料的比強度(強度/密度)可達鋁合金的2.5倍以上，且具有優異的抗疲勞與耐腐蝕性能。

　　以威盛新材的客戶定制的某款固定翼無人機為例，原設計采用鋁合金機身框架，改用碳纖維編織布+環氧樹脂體系后，經結構拓?fù)鋬?yōu)化與有限元驗證，減重幅度達30%。能夠顯著提升了升阻比與電池續航時間——據測試，相同任務條件下飛行時間延長約27%。

　　為確保減重不犧牲安全性，我們進行靜力學與模態分析。仿真結果顯示，在最大起飛載荷下，無人機機殼最大等效應力還是遠低于碳纖維環氧體系的應力，安全系數超過1.5。同時碳纖維具備一定的減震性能，能夠有效避開典型振動頻段避免共振風險。



　　空氣動力學優化：提升飛行效率的關鍵

　　對于固定翼與混合布局無人機而言，機翼形狀直接影響升力系數與阻力特性。在跟客戶對接產品圖紙中，深度探討落地方案的可行性，通過動力學和耦合仿真方法，對機翼前緣曲率、翼型厚度分布及襟翼角度進行迭代優化。

　　通過優化后的機翼在50m/s的速度巡航下，升阻比增幅達24%。該改進使無人機在同等動力輸出下可飛行更遠距離，適用于農業植保、電力巡檢等長時間作業場景。

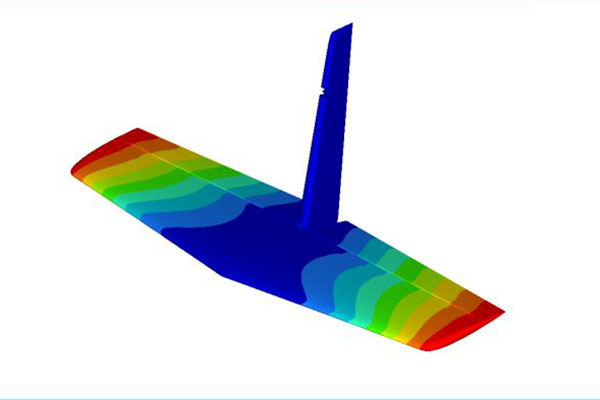

　　另外還對機翼根部連接處進行結構-氣動聯合仿真，評估氣動載荷引起的彎矩與剪切力。結果發現，翼根區域最大應力集中在螺栓孔邊緣，峰值較高，通過引入倒角與加強筋設計后，能夠更好的滿足航空結構設計標準，獲得客戶的認可。



　　多部位差異化應力仿真：實現“按需強化”

　　碳纖維部件并非均勻受力。不同位置承受的載荷類型各異：機殼主要承受內部設備振動與外部沖擊;機臂則面臨扭轉與彎曲復合載荷;尾翼需抵抗側風擾動。

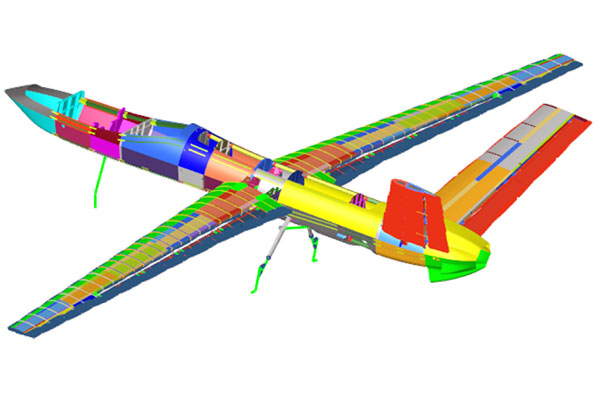

　　為此，我們針對各部件構建獨立仿真模型，實施局部應力分析與失效預測。例如，在碳纖維機臂中，模擬飛行中突然遭遇強風時的動態響應。仿真顯示，機臂末端最大變形量為較大。

　　基于此，我們?cè)趯?shí)際生產中采用合理的鋪層設計，即在高應力區增加±45°斜向?qū)颖壤嵘辜粜阅堋o人機機臂落地后統計表示，該設計使機臂疲勞壽命延長40%，且重量僅增加3%，充分體現了“輕量化+高強度”的設計理念。



　　仿真驅動研發：從設計到量產的閉環保障

　　傳統的試錯式開發周期長、成本高。而通過有限元仿真，我們可在虛擬環境中完成多輪迭代驗證，減少實物樣機數量達60%以上。通過有限元仿真技術，我們實現了對無人機結構性能的“可預測、可優化、可驗證”，推動產品從“能飛”邁向“高效、可靠、智能”。

　　目前，我司碳纖維無人機部件已廣泛應用于測繪遙感、應急救援、邊境巡邏等多領域，累計交付超萬臺，未來，我們將致力于幫助更的無人機客戶實現輕量化和高剛度的完美平衡。
