碳纖維被譽為“黑色黃金”，憑借輕質高強的特性，在航空航天、高端制造和汽車領域大放異彩。尤其在追求極致性能的汽車圈，從超跑前唇、尾翼到高性能SUV引擎蓋，碳纖維配件正從賽道走向街頭。這些表面如鏡、質感高級的非標件，是如何從一卷黑色纖維蛻變為精密部件的?本文帶你揭秘碳纖維非標零部件的“五步煉成術”。

　　什么是“非標”碳纖維零部件？

　　“非標”即“非標準件”，指根據客戶特定需求(如外形、功能、色澤)定制生產的零部件，與流水線上的通用件截然不同。其核心是“一需一設計、一品一工藝”，強調個性化與高精度，廣泛應用于設備、汽車和高鐵等多領域中。

　　五步“煉”出碳纖維配件

　　非標碳纖維件的誕生，是一場融合設計、材料與工藝的精密工程，全過程環環相扣，缺一不可。

　　第一步：設計與模具制作——打造“生產母版”

　　一切始于精準設計。工程師通過3D掃描獲取目標車型數據，在CAD軟件中建模，精確規劃零部件的形狀、厚度與受力結構。例如，尾翼需優化氣流導向，引擎蓋則要兼顧輕量化與抗沖擊性。

　　設計定稿后，進入模具制作環節。模具是零部件的“母版”，其精度直接決定成品質量。通常采用CNC數控機床，以整塊鋁合金銑削而成。據《碳纖維復材成型技術白皮書》，模具加工需數天，精度可達±0.05mm，確保零件與車身嚴絲合縫，安裝無誤。

　　第二步：鋪層操作——“編織”強度的靈魂工序

　　碳纖維單絲直徑僅5-7微米，雖強度極高，卻無法獨立成型，必須與樹脂結合形成“預浸料”。鋪層，正是將預浸料按設計逐層鋪設在模具中的關鍵步驟，其核心原則是“按受力方向鋪布”。

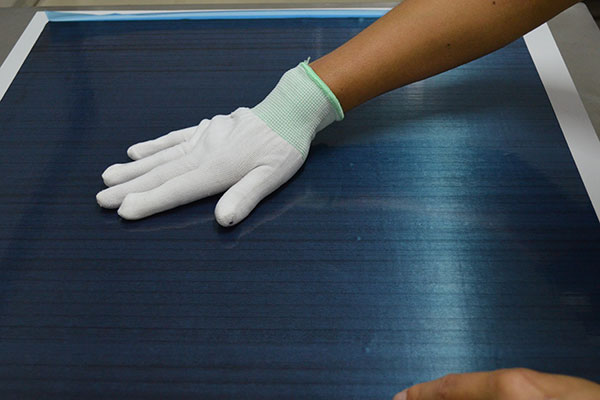

　　材料選擇至關重要：承受主拉力的區域使用“單向布”以最大化強度;外露面則采用“斜紋布”，呈現美觀編織紋理。工人需手工將預浸料層層鋪設，每鋪一層都用滾輪壓實，排除空氣，防止氣泡產生。

　　以汽車尾翼為例，據《輕量化材料在汽車上的應用報告》，通常需鋪設8-12層，總厚度控制在1.5-3.0mm。每一層的鋪設角度都依據受力分析設定，確保最終產品強度分布均勻、結構可靠。

　　第三步：固化成型——從“軟”到“剛”的質變

　　鋪層完成后，需通過“固化”使柔軟的預浸料轉變為剛性結構。像“真空熱壓罐成型”：

　　首先進行真空密封，將模具與預浸料用真空袋包裹，抽真空排除空氣，防止固化后出現氣孔或分層。

　　隨后送入熱壓罐——一個高溫高壓的“反應爐”。溫度升至120-180°C，壓力達6-8個大氣壓(約600-800kPa)。在此環境下，環氧樹脂發生交聯反應，由液態轉為固態，將碳纖維牢牢鎖定，形成堅固的復合材料結構。整個過程持續2-4小時，期間需實時監控溫壓參數，確保性能穩定。

　　第四步：脫模與后處理——精修出“鏡面質感”

　　固化完成后，待模具冷卻，即可脫模取出“毛坯件”。此時零件邊緣毛糙，表面有分模線，需經三步后處理：

　　修邊：采用CNC或專用工具切除多余邊角，尺寸公差控制在±0.2mm以內;

　　打磨：從120目粗砂紙逐步打磨至1000目細砂，消除毛刺與接縫，實現光滑平整;

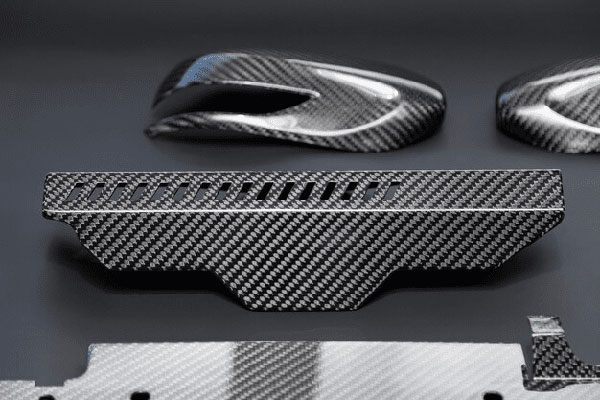

　　涂裝：噴涂2-3層高光澤透明清漆，再經低溫烘烤固化，既保護碳纖維紋理，又賦予其“鏡面般”的高級質感。

　　第五步：質檢——出廠前的“終極把關”

　　每一件非標件都需通過三重檢測，確保萬無一失(以威盛新材料的檢測標準為例)：

　　目視檢查：人工識別表面氣泡、裂紋、樹脂堆積等缺陷;

　　尺寸測量：使用三坐標測量儀，核驗安裝孔位、弧度等關鍵尺寸是否符合設計;

　　無損檢測：對高性能件(如汽車尾翼)，采用超聲波探傷，檢測內部是否存在分層、空洞等隱性缺陷，保障結構安全。

　　一件非標碳纖維配件的誕生，是精密設計、先進材料與嚴謹工藝的結晶。從模具的±0.05mm精度，到鋪層的“受力導向”，再到熱壓罐中的“高溫淬煉”，每一步都凝聚著工程師的智慧與匠人精神。

　　盡管成本高昂，但碳纖維帶來的輕量化(比金屬輕40%-50%)、高強度(抗拉強度超鋼5倍)與獨特美學，使其在高性能汽車領域不可替代。下次當你看到一輛車上的碳纖維部件，不妨想象一下它背后經歷的這場“科技煉金術”。
