傳統的金屬傳動軸重量重、軸承件跨距大、振動大，對機床的加工精度影響明顯，而新興的碳纖維復合材料，比剛度大、比強度大、固有頻率高、阻尼性大，因其卓越的性能成為當今傳動軸材料的新寵。由于碳纖維復合材料屬于各向異性材料，沿纖維方向和垂直于纖維方向的性能有所差別，所以鋪層設計十分重要。這篇文章小編就來講一下碳纖維傳動軸的鋪層設計原則。

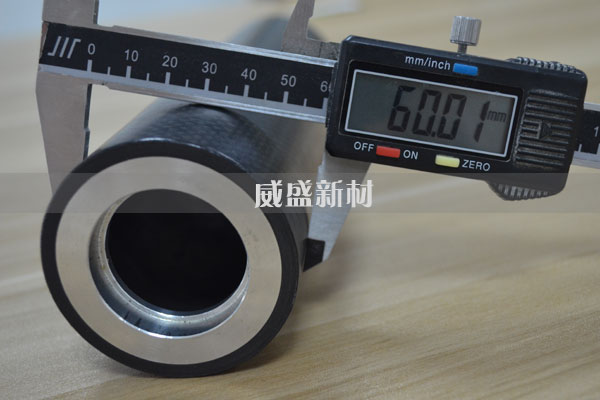

（圖示：碳纖維傳動軸）


　　1、均衡對稱原則：盡量使鋪層角度相對于中間層對稱，若有﹢45°單層，則應有﹣45°單層與之平衡。


　　2、鋪層定向原則：鋪層方案中一般多選0°、 90°和±45°這4種鋪層方向，其它鋪層方向盡量少用。


　　3、鋪設角度與載荷一致原則：傳動軸承受單向拉壓載荷時，按載荷方向0°或90°鋪設；承受剪切載荷時，按﹢45°和﹣45°正負鋪設；承受雙軸向拉壓載荷時，按0°和90°交替正交鋪設；承受拉壓和剪切的復合載荷，按受載0°、 90°和±45°多向鋪設。


　　4、注意：同一角度避免連續鋪設，如不可避免，一般不超過4層，同時相鄰鋪層角度過渡不要超過50°。對于暴露在外的表面纖維，按﹢45°鋪設，能提高傳動軸的抗壓縮和抗沖擊性能。


　　目前，碳纖維傳動軸已投入實際使用，并且需求量越來越多。無錫威盛新材料科技有限公司是一家集汽車工業、 、醫療器械、軌道交通于一體的專業碳纖維產品制造商，在傳動軸等碳纖維產品的生產上有著豐富的經驗，且技術力量雄厚。推薦閱讀：碳纖維復合材料傳動軸的成型工藝
